Náves s posuvnou podlahou –
34 paletových miest

Typ Peischl – 3ESPOS

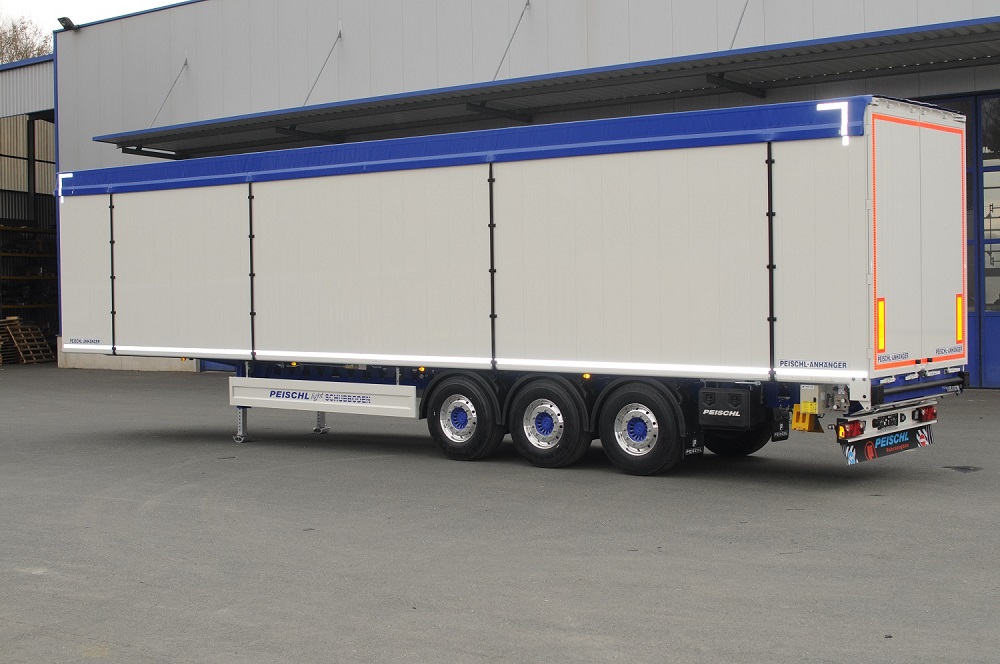

3-nápravový náves s posuvnou podlahou s 34 paletovými miestami



Úspornejšie to už nejde!

Vozidlá PEISCHL Fahrzeugtechnik vždy predbiehajú svoju dobu a stav techniky – obzvlášť pokiaľ ide o kvalitu a hospodárnosť, kde sú každý kilogram, každý náklad navyše pre prepravcu rozhodujúce.

Preto sme pred rokmi z dôvodu veľkého dopytu vyvinuli náves s posuvnou podlahou, ktorý ponúka pri nakladaní europaletami 34 paletových miest v jednej rovine. Testovacia fáza, ktorá sa vyplatila. Väčší náklad znamená automaticky väčší zárobok – čo sú optimálne predpoklady v objemovej preprave!

Spoločnosť PEISCHL Fahrzeugtechnik sa úplne zamerala na optimalizáciu užitočného zaťaženia – meno, ktoré je synonymom kvality a ľahkosti.

Náskok v úspornosti je dôležitý!



Technické údaje:



3 nápravové návesy Peischl– Prospekt 34-palet. miest PDF na stiahnutie, kliknutie

dokonalosť v pohybe Peischl– Prospekt dokonalosť v pohybe PDF na stiahnutie, kliknutie

Náves s posuvnou podlahou – 34 paletových miest  | Továrniky
Náves s posuvnou podlahou – 34 paletových miest  | Továrniky
Náves s posuvnou podlahou – 34 paletových miest  | Továrniky



Výška točnice:cca 1.150 mm
Vnútorná dĺžka:cca 13.620 mm
Vnútorná šírka:cca 2.490 mm
Vnútorná výška:vpredu čelná stena – cca 2.685 mm (pri výške točnice 1.150 mm)
zadné dvere – cca 2.790 mm (pri výške točnice 1.150 mm)
Celková výška:cca 4.000mm (vrátane plachtových pásov, bez plachtovej trubky)
Objem:cca 93,5 m3 (zohľadnená pohyblivá stena)
Vlastná hmotnosť:cca 7.060 kg
(6 x hliníkové kolesá, hliníkové podpery vrátane 1. zdvíhacej
nápravy). Upozorňujeme, že každé vozidlo bolo presne zvážené s uvedenou
základnou výbavou!
Celková hmotnosť:35.000 kg
Technicky prípustné: 39.000 kg
Zaťaženie náprav:3x 8.000 kg
Technicky prípustné: 3x 9.000 kg
Zaťaženie točnice:11.000 kg
Technicky prípustné: 12.000 kg
Podvozok:Šasi s odľahčenou konštrukciou v tvare I nosníku, z laserom vyrezávanej ocele
Naxtra s odľahčeniami. Pozdĺžne nosníky vyrobené z vysokokvalitnej plochej
ocele v tvare nosníka I zvarené s priečnymi lisovanými nosníkmi do
konštrukcie pevnej v ohybe.
Laserom vyrezávané šasi s odľahčovacími otvormi.
Priečne nosníky z pozinkovaných veľmi pevných oceľových lisovaných profilov
Nápravy:3 kusy dutých náprav SAF INTEGRAL s techn. nosnosťou 9 t. KOTÚČOVÉ BRZDY. Manometer zaťaženia nápravy za mokra.
Pruženie:Vzduchové pruženie s možnosťou zdvíhania a spúšťania. Na želanie funkcia RTR.
Brzdová sústava:Elektronický brzdový systém (Knorr alebo Wabco) podľa smerníc ES 71/320/ECE R13 s uvoľňovacím ventilom a 2 spojovacími hlavicami s ochranou proti nesprávnemu zapojeniu, s účinnou pružinovou brzdou na obidvoch posledných nápravách. Hliníkový vzduchojem, program RSB.
2 vodičová brzdová sústava EBS s membránovým brzdovým valcom na každom kolese, regulátorom brzdnej sily podľa zaťaženia a EBS vrátane ručnej brzdy s pružinovým akumulátorom RSB.
Kolesá:6 kusov kolies s oceľovým diskom s pneumatikami s rozmermi 385/65 R22, 5 ET 120, značka podľa výberu výrobcu (skupina Goodyear)

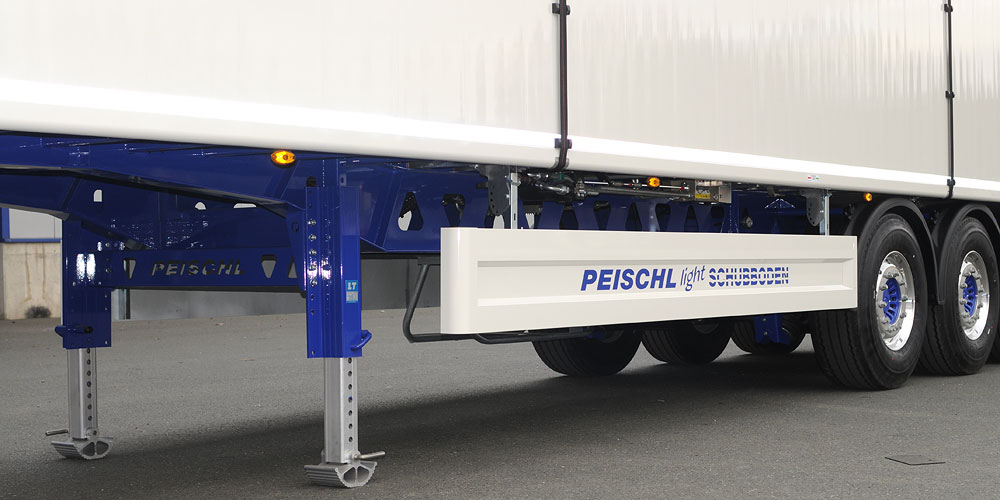

Podpery:Oceľové podperné zdviháky s 2 rýchlosťami pre vertikálne zaťaženie 24 t s kompenzáciou posunu alebo hliníkové podpery pre celkové vertikálne zaťaženie 40 t s manuálnou aretáciou.
Nakladacia plocha:V súlade s certifikátom zaistenia nákladu podľa DIN EN 12642 kód XL. Hliníková korba z 25 mm dutých profilov, čelná stena s hrúbkou 25 mm s masívnymi rohovými stĺpikmi. 2-krídlové zadné vráta, s dvomi vnútri umiestnenými rázvorovými zámkami na každé krídlo dverí. 3 kusy strešných vzpier, v štandardnom pozinkovanom vyhotovení.

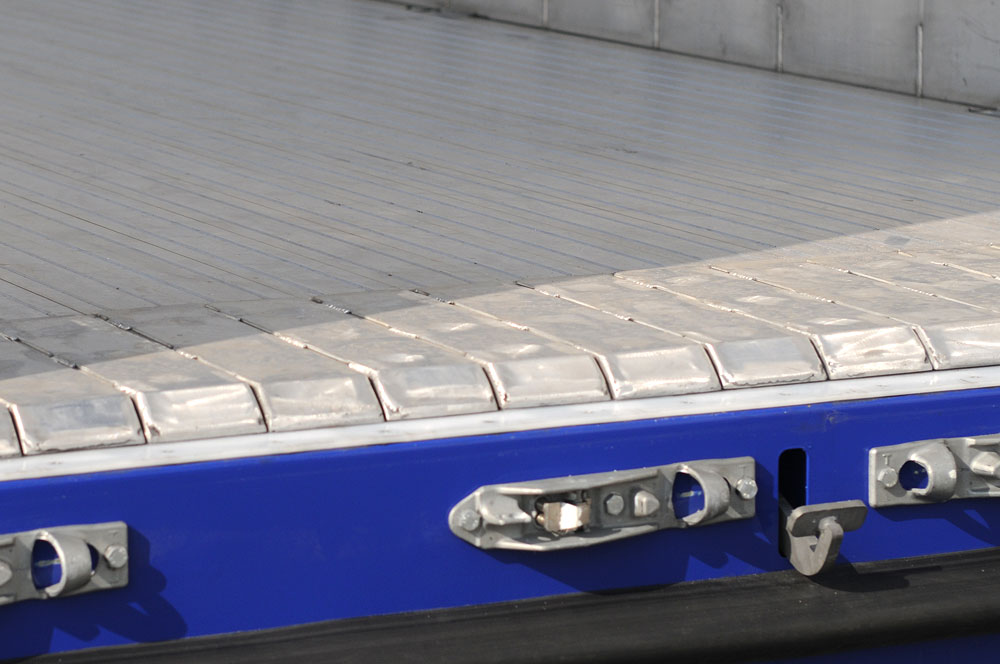

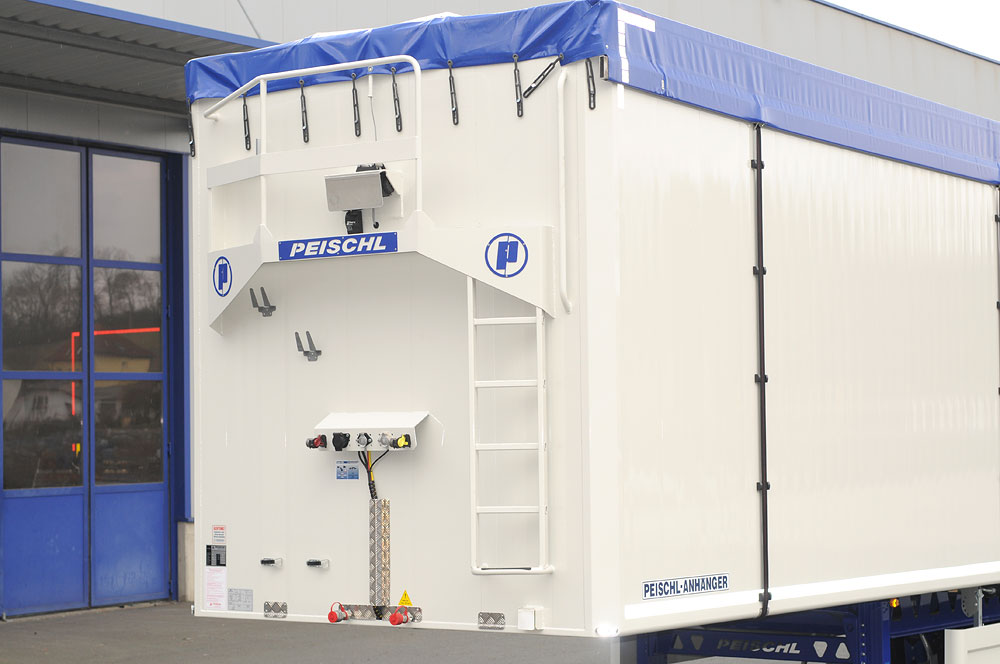

Hydraulický systém posuvnej podlahy CARGO FLOOR CF-500 s 21 ks podlahových dosiek, s hrúbkou 6 mm, v drážkovanom alebo hladkom vyhotovení vrátane ovládacej skrine a 10 m kábla diaľkového ovládania. S hydraulickým potrubím až k čelnej stene vrátane štandardnej skrutkovacej spojky. Odoberateľné priečne vzpery resp. koncový profil na zadnej strane, na čelnej strane výstupná plošina s rebríkom vľavo alebo vpravo v smere jazdy. Masívna súvislá ochrana proti nárazu na zadných vrátach. Držiak na metlu a lopatu na čelnej stene.
Prevedenie na 34
paletových miest:
prevedenie 34 paletových miest s parametrami
– vnútorná dĺžka 13.620 mm

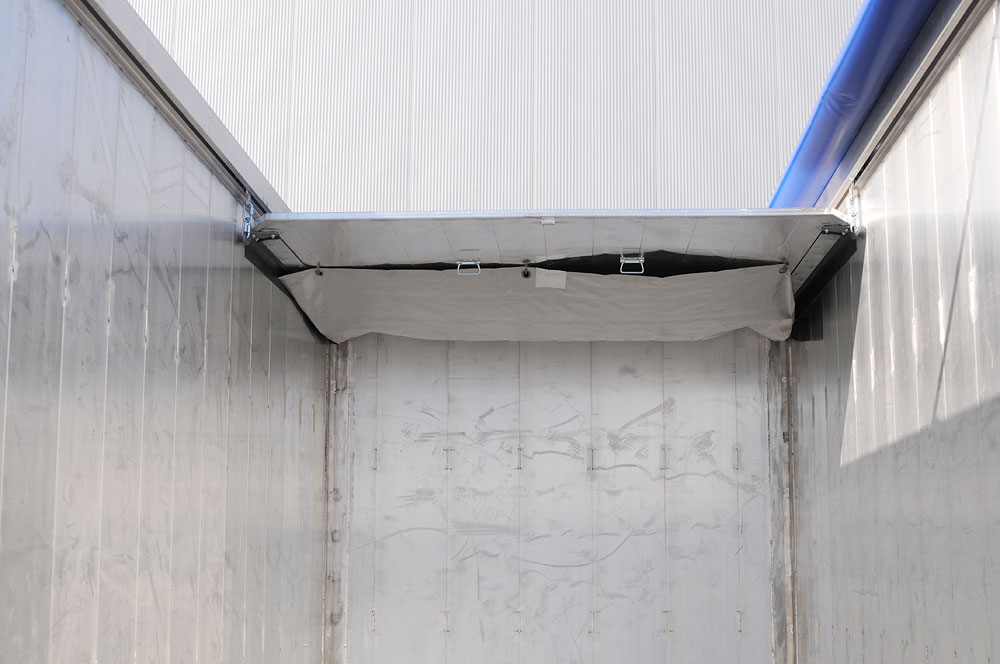

– pohyblivá výtlačná stena ovládaná pneumaticky alebo elektricky pomocou lanového navijáku
Osvetľovacia sústava:Podľa pravidiel cestnej premávky smernice ES 76/756/EHS 24 voltov, bez uzemnenia, pričom je zadné obrysové svietidlo z 9-komorového svietidla Europoint namontované vľavo a vpravo v ochrane proti podbehnutiu, so zabudovaným smerovým svetlom, zadným hmlovým svietidlom a spätným svetlometom. Jednoriadkové evidenčné číslo vozidla, 2 kusy obrysových svietidiel, namontované na zadnej strane na gumenom ramene, na čelnej strane s bielou odrazkou. Predné/zadné obrysové svietidlá a bočné obrysové svietidlá s technológiou LED. 1 x 15-pólové alebo 2 x 7-pólové elektrické zásuvky.
Doplnky zákl. výbavy:6 ks celoškrupinových blatníkov z PVC so zásterkami,
1 ks podkladací klin z PVC,

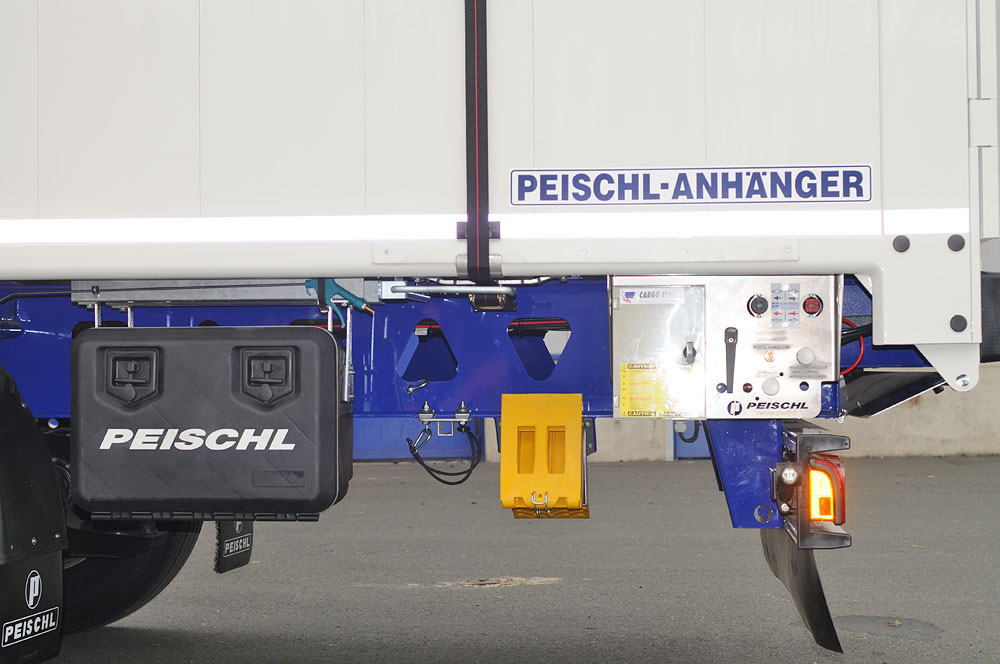

1 ks skrinka na náradie z PVC namontovaná na ľavom zadnom rohu,
bočná ochrana proti nárazu z eloxovaného hliníka,
ochrana proti podbehnutiu z hliníka, biely náter
vrátane ochrannej krytky pre svietidlá a dlhej zásterky za podbehom,
otvorený pozinkovaný držiak náhradného kolesa,
COC dokumentácia,
4 ks upevňovacích popruhov pre zvinovaciu strešnú plachtu,
4 ks sklápacích plachtových zarážok,
zvinovacia strešná plachta 900 g/m², (zvinovacia strešná plachta s 1 alebo 2 kusmi plachtovej výstuže a priesvitného pásu, pohyblivá čelná stena s vlečnou plachtou vrátane špeciálneho čističa koľajničiek),
reflexné pásy označenia obrysov podľa ECE 104,
bez spojovacích hadíc k ťahaču návesov
 Lak:Plastové diely a žiarovo pozinkované diely sú bez lakovania. Všetky oceľové diely sú pieskované granulátom. Dôkladný základný náter a prvotriedny akrylový lak nanesený striekaním. Lak certifikovaný podľa DIN 50017KK.
 Upozornenie:Na všetky údaje sa vzťahuje výhrada k technickým zmenám a tlačovým chybám.
