Náves s posuvnou podlahou –
hydraulická strecha

Typ Peischl – 3ESPOS

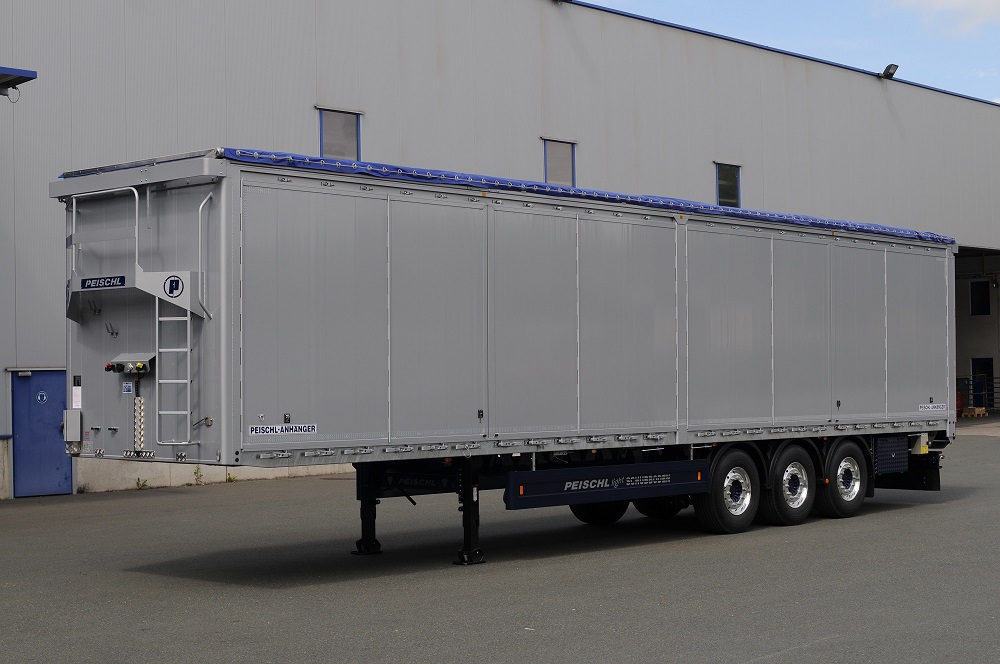

3-nápravový náves s posuvnou podlahou s hydraulickou strechou




Technické údaje:



dokonalosť v pohybe Peischl– Prospekt dokonalosť v pohybe PDF na stiahnutie, kliknutie

Náves s posuvnou podlahou – hydraulická strecha  | Továrniky
Náves s  posuvnou podlahou – hydraulická strecha  | Továrniky
 Náves s posuvnou podlahou – hydraulická strecha  | Továrniky
Náves s posuvnou podlahou – hydraulická strecha  | Továrniky
Náves s posuvnou podlahou – hydraulická strecha  | Továrniky
Náves s posuvnou podlahou – hydraulická strecha  | Továrniky



Výška točnice:cca 1.150 mm
Vnútorná dĺžka:cca 13.520 mm
Vnútorná šírka:cca 2.490 mm
Vnútorná výška:vpredu čelná stena – cca 2.680 mm (pri výške točnice 1.150 mm)
zadné dvere – cca 2.780 mm (pri výške točnice 1.150 mm)
Celková výška:cca 4.000mm (vrátane hydraulickej strechy)
Objem:cca 91,5 m3
Vlastná hmotnosť:cca 7.590 kg
Vlastná hmotnosť:(6 x hliníkové kolesá, hliníkové podpery vrátane 1. zdvíhacej
nápravy). Upozorňujeme, že každé vozidlo bolo presne zvážené s uvedenou
základnou výbavou!
Celková hmotnosť:35.000 kg
Technicky prípustné: 39.000 kg
Zaťaženie náprav:3x 8.000 kg
Technicky prípustné: 3x 9.000 kg
Zaťaženie točnice:11.000 kg
Technicky prípustné: 12.000 kg
Podvozok:Šasi s odľahčenou konštrukciou v tvare I nosníku, z laserom vyrezávanej ocele
Naxtra s odľahčeniami. Pozdĺžne nosníky vyrobené z vysokokvalitnej plochej
ocele v tvare nosníka I zvarené s priečnymi lisovanými nosníkmi do
konštrukcie pevnej v ohybe.
Laserom vyrezávané šasi s odľahčovacími otvormi.
Priečne nosníky z pozinkovaných veľmi pevných oceľových lisovaných profilov
Nápravy:3 kusy dutých náprav SAF INTEGRAL s techn. nosnosťou 9 t. KOTÚČOVÉ BRZDY. Manometer zaťaženia nápravy za mokra.
Pruženie:Vzduchové pruženie s možnosťou zdvíhania a spúšťania. Na želanie funkcia RTR.
Brzdová sústava:Elektronický brzdový systém (Knorr alebo Wabco) podľa smerníc ES 71/320/ECE R13 s uvoľňovacím ventilom a 2 spojovacími hlavicami s ochranou proti nesprávnemu zapojeniu, s účinnou pružinovou brzdou na obidvoch posledných nápravách. Hliníkový vzduchojem, program RSB.
2 vodičová brzdová sústava EBS s membránovým brzdovým valcom na každom kolese, regulátorom brzdnej sily podľa zaťaženia a EBS vrátane ručnej brzdy s pružinovým akumulátorom RSB.
Kolesá:6 kusov kolies s oceľovým diskom s pneumatikami s rozmermi 385/65 R22, 5 ET 120, značka podľa výberu výrobcu (skupina Goodyear)
Podpery:Oceľové podperné zdviháky s 2 rýchlosťami pre vertikálne zaťaženie 24 t s kompenzáciou posunu alebo hliníkové podpery pre celkové vertikálne zaťaženie 40 t s manuálnou aretáciou.

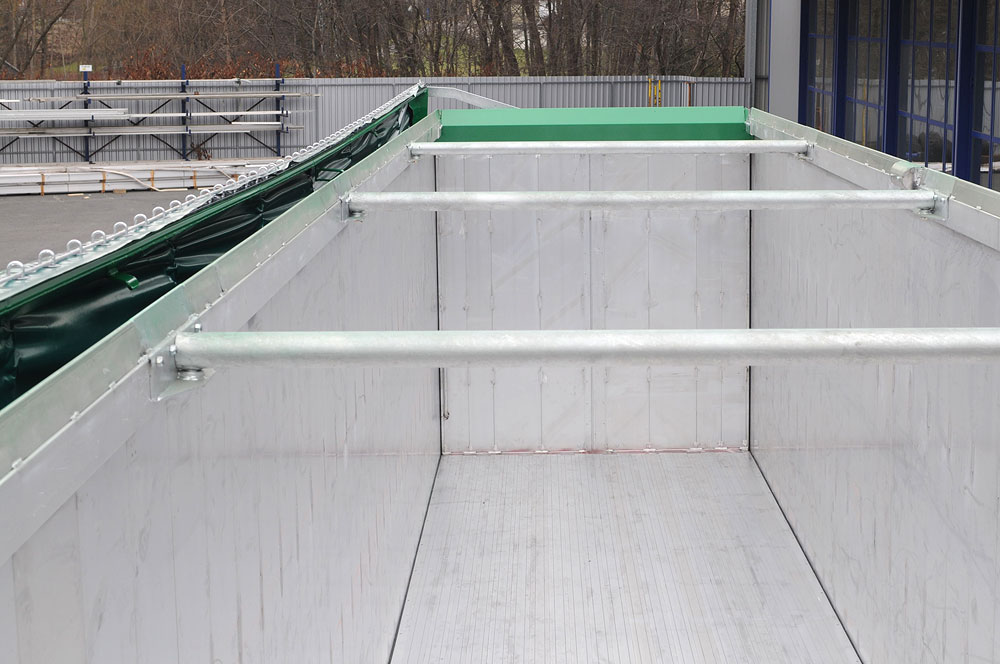

Nakladacia plocha:V súlade s certifikátom zaistenia nákladu podľa DIN EN 12642 kód XL. Hliníková korba z 25 mm dutých profilov, čelná stena s hrúbkou 25 mm s masívnymi rohovými stĺpikmi. 2-krídlové zadné vráta, s dvomi vnútri umiestnenými rázvorovými zámkami na každé krídlo dverí. 3 kusy strešných vzpier, v štandardnom pozinkovanom vyhotovení.

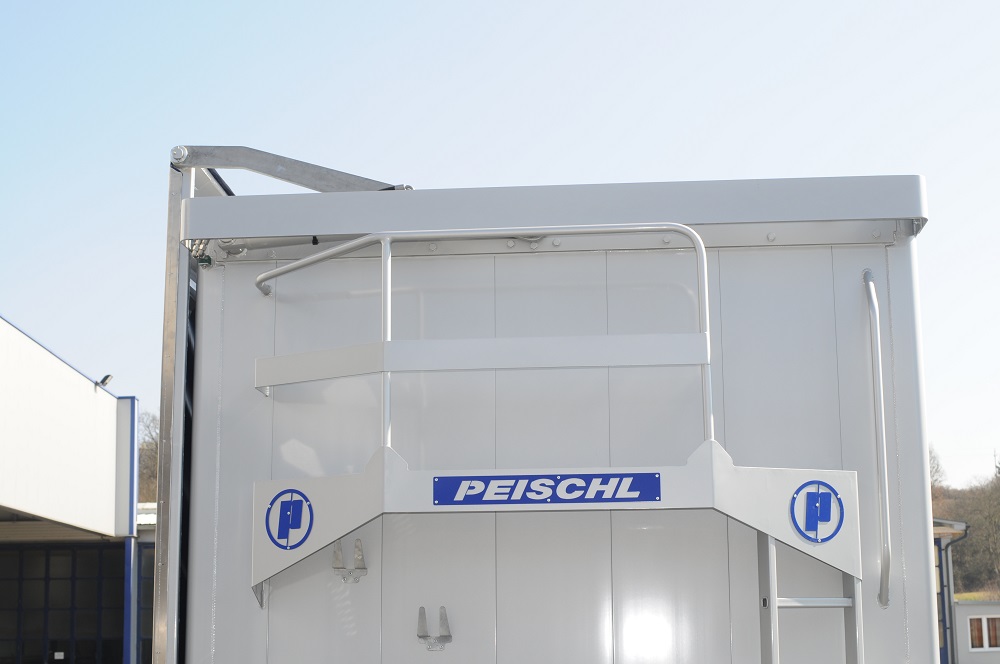

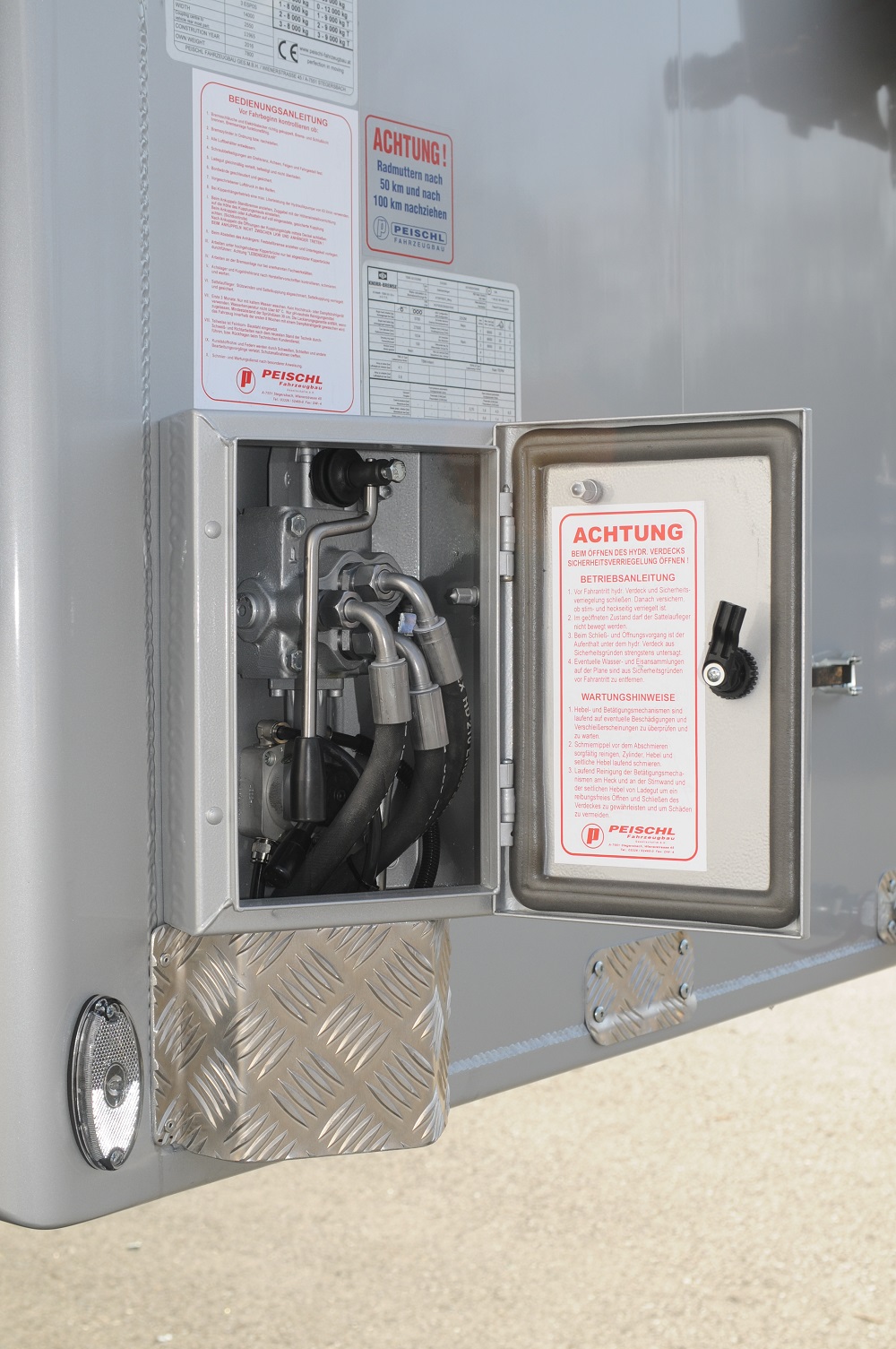

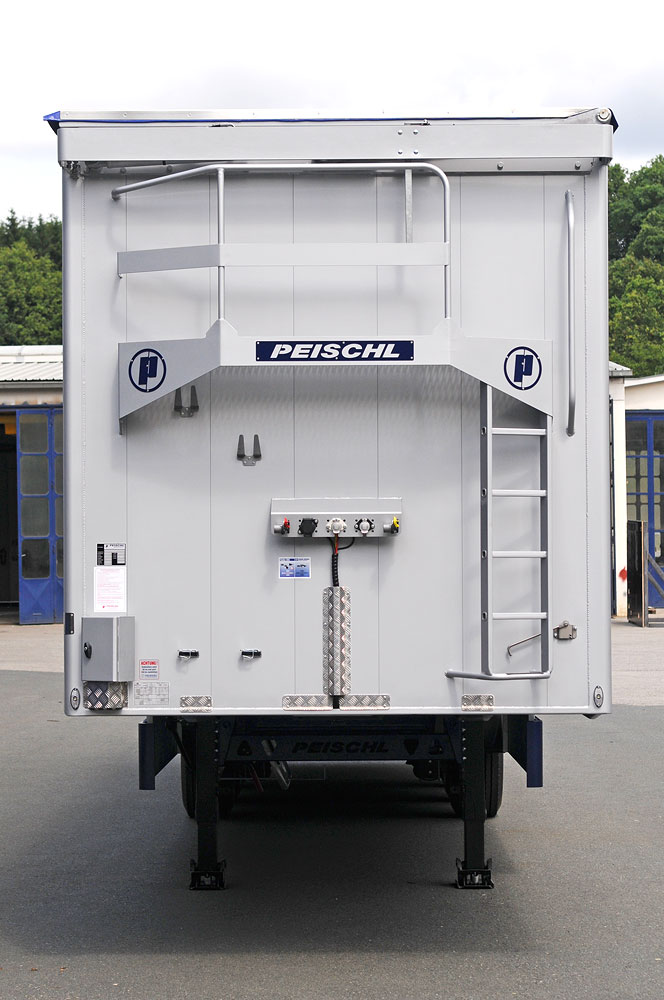

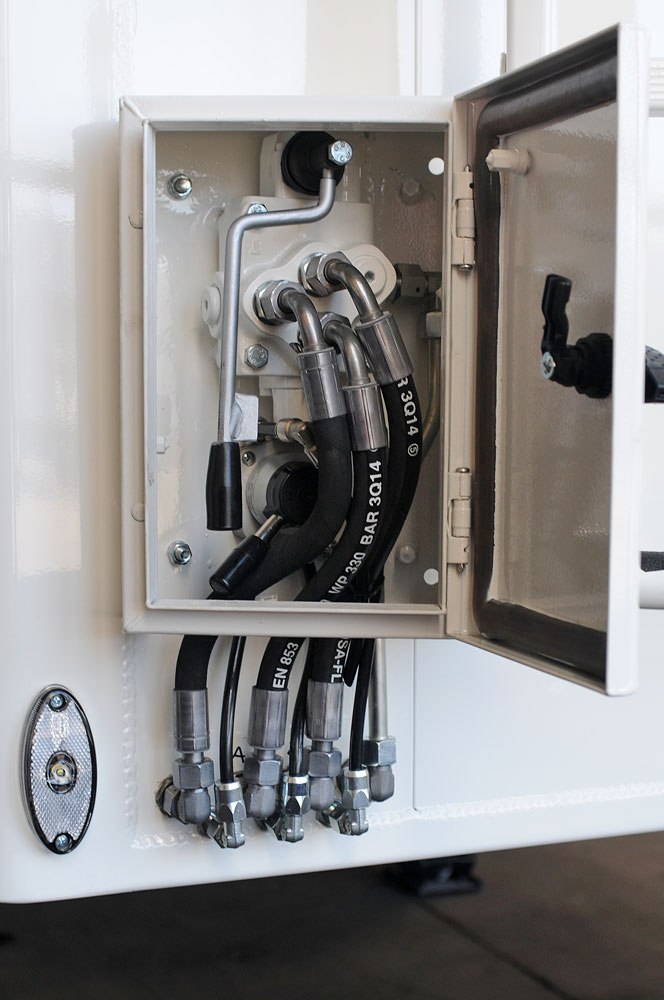

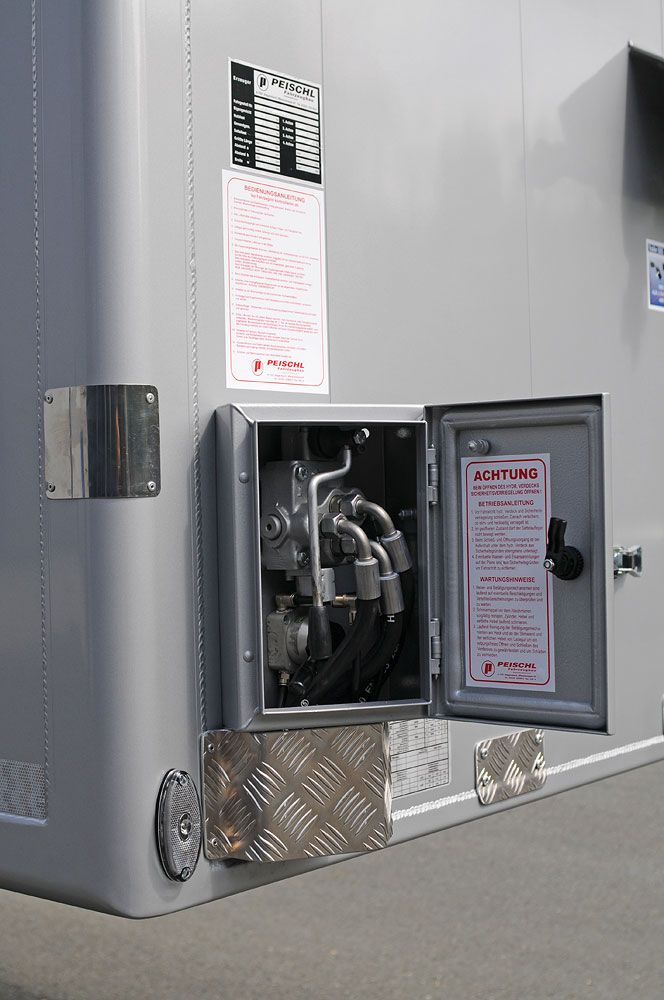

Hydraulický systém posuvnej podlahy CARGO FLOOR CF-500 s 21 ks podlahových dosiek, s hrúbkou 6 mm, v drážkovanom alebo hladkom vyhotovení vrátane ovládacej skrine a 10 m kábla diaľkového ovládania. S hydraulickým potrubím až k čelnej stene vrátane štandardnej skrutkovacej spojky. Odoberateľné priečne vzpery resp. koncový profil na zadnej strane, na čelnej strane výstupná plošina s rebríkom vľavo alebo vpravo v smere jazdy. Masívna súvislá ochrana proti nárazu na zadných vrátach. Držiak na metlu a lopatu na čelnej stene.

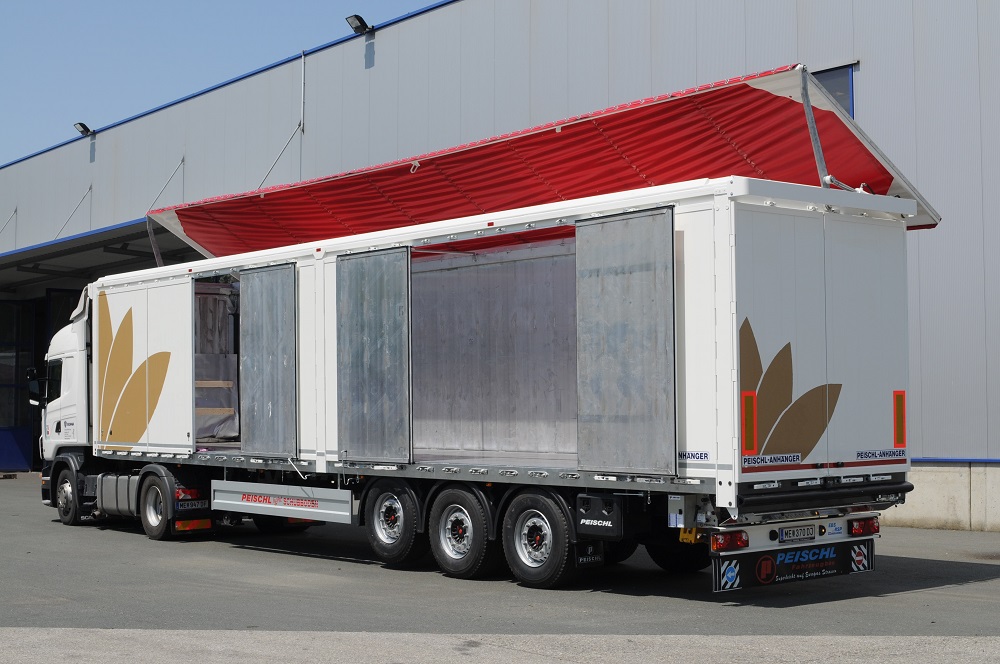

Hydraulická strecha:Plne hydraulický strešný systém po celej dĺžke, ktorý sa sklopí v jednom kuse pri otvorení na pravú bočnú vodičovu stranu. Ovládanie prebieha pomocou ovládacej páky na pravej prednej rohovej stojke. Strešný rám, ktorý sa otvára nevykazuje žiadne priečne kríženie. PVC špeciálna plachta 900 g/m2 so zašitými elastickými gumovými popruhmi, ktorá sa používa na prepravu štiepky (špeciálne určená na preplnenie návesu pri nakládke – preplnenie je možné od hornej hrany až do výšky 700 mm )
Osvetľovacia sústava:Podľa pravidiel cestnej premávky smernice ES 76/756/EHS 24 voltov, bez uzemnenia, pričom je zadné obrysové svietidlo z 9-komorového svietidla Europoint namontované vľavo a vpravo v ochrane proti podbehnutiu, so zabudovaným smerovým svetlom, zadným hmlovým svietidlom a spätným svetlometom. Jednoriadkové evidenčné číslo vozidla, 2 kusy obrysových svietidiel, namontované na zadnej strane na gumenom ramene, na čelnej strane s bielou odrazkou. Predné/zadné obrysové svietidlá a bočné obrysové svietidlá s technológiou LED. 1 x 15-pólové alebo 2 x 7-pólové elektrické zásuvky.
Doplnky zákl. výbavy:6 ks celoškrupinových blatníkov z PVC so zásterkami,
1 ks podkladací klin z PVC,
1 ks skrinka na náradie z PVC namontovaná na ľavom zadnom rohu,
bočná ochrana proti nárazu z eloxovaného hliníka,
ochrana proti podbehnutiu z hliníka, biely náter
vrátane ochrannej krytky pre svietidlá a dlhej zásterky za podbehom,
otvorený pozinkovaný držiak náhradného kolesa,
COC dokumentácia,
4 ks upevňovacích popruhov pre zvinovaciu strešnú plachtu,
4 ks sklápacích plachtových zarážok,
zvinovacia strešná plachta 900 g/m², (zvinovacia strešná plachta s 1 alebo 2 kusmi plachtovej výstuže a priesvitného pásu, pohyblivá čelná stena s vlečnou plachtou vrátane špeciálneho čističa koľajničiek),
reflexné pásy označenia obrysov podľa ECE 104,
bez spojovacích hadíc k ťahaču návesov
 Lak:Plastové diely a žiarovo pozinkované diely sú bez lakovania. Všetky oceľové diely sú pieskované granulátom. Dôkladný základný náter a prvotriedny akrylový lak nanesený striekaním. Lak certifikovaný podľa DIN 50017KK.
 Upozornenie:Na všetky údaje sa vzťahuje výhrada k technickým zmenám a tlačovým chybám.
